Modele 3D ratują życie z MJF od HP

Model 3D guza szczęki

Niektóre przypadki medyczne są niezwykle skomplikowane i potrzebują wysokiej precyzji przy leczeniu operacyjnym. Nieraz lekarze muszą przygotować się do operacji wykorzystując nie tylko wiedzę teoretyczną. Dzięki współpracy programów do rekonstrukcji modelu z tomografii komputerowej oraz wykorzystaniu technologii przyrostowych (miedzy innymi technologii Multi Jet Fusion na drukarce HP Jet Fusion 580 Color). Przykładem takiego wykorzystania jest zrekonstruowany szczegółowo (dzięki obrazowaniu TK) guz żuchwy. Kolor został w tym wypadku wykorzystany, aby zobrazować zróżnicowanie grubości kości w poszczególnych miejscach szczęki oraz segmentację guza z kością. Wytwarzanie modeli 3D przed operacją niesie za sobą wiele korzyści. Znacznie skraca czasu operacji i pozwala pacjentowi na szybszy powrót do zdrowia.



Rysunek 1 Model anatomiczny guza żuchwy wykorzystany do planowania operacji

Prosty kręgosłup z Multi Jet Fusion

Jedną z najczęściej występujących wad w ludzkim kręgosłupie jest skolioza. Jest to deformacja kręgosłupa występująca w trzech płaszczyznach, kiedy nasz kręgosłup przybiera kształt litery S. Przedstawiony przypadek przedstawia skoliozę wrodzoną z kręgiem półkolistym, która wymagała interwencji chirurgicznej. Model 3D w tym przypadku, również został wykonany w technologii Multi Jet Fusion Color. Został wykorzystany do przekazania pacjentowi szczegółów podczas konsultacji oraz zaplanowania operacji. Tego typu zastosowanie minimalizuje szasnę na powikłania, skraca znacząco czas operacji oraz poprawia wyniki pacjentów.

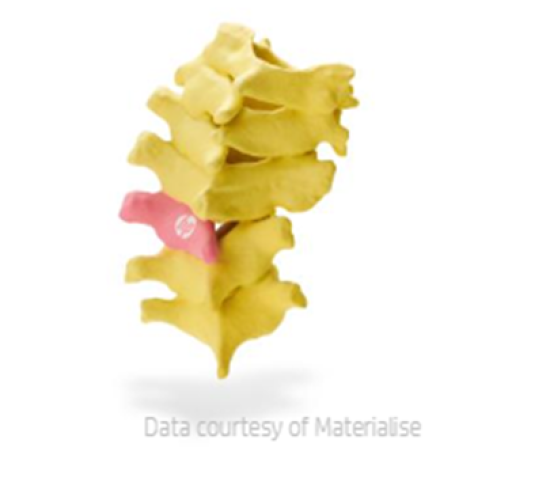

Rysunek 2 Model anatomiczny fragmentu kręgosłupa z wrodzoną skoliozą

Model 3D złamania kości miedniczej

Ortopedia nie tylko zajmuje się wadami wrodzonymi, ale także urazami powstałymi na skutek między innymi wypadku. Do takich urazów należą miedzy innymi złamania. W przedstawionym przypadku doszło do złamania miednicy. Model został szczegółowo zrekonstruowany z tomografii komputerowej. Kość wymagała redukcji i unieruchomienia. Wykorzystanie kolorowej technologii MJF pozwoliło na dokładne zobrazowanie nie tylko miejsca złamania, ale także dokładne wyświetlenie grubości kości. Pozwoliło to na dokładne zaplanowanie operacji oraz przeprowadzenie symulacji dla jak najlepszych efektów.

Rysunek 3 Model 3D kości miednicy z zaznaczoną grubością kości

inż. Karolina Wilińska
