Na czym polega obróbka wibrościerna?

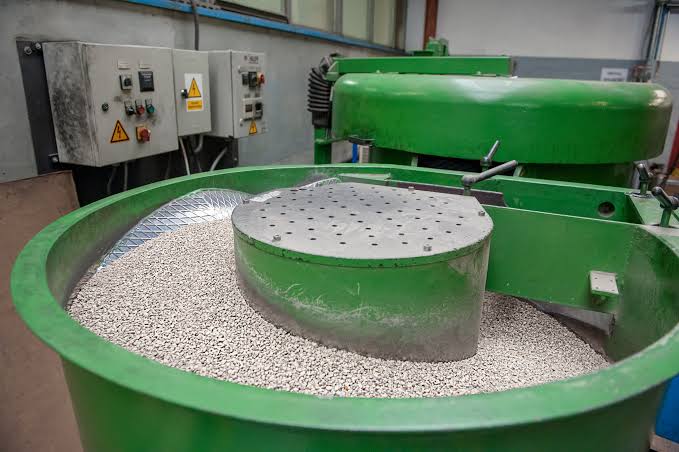

Obróbka wibrościerna (vibratory finishing) to proces mechaniczno-chemiczny, w którym obrabiane detale umieszcza się w komorze roboczej wibratora (np. obrotowego/toroidalnego lub rynnowego). Komora wypełniona jest dedykowanymi kształtkami ściernymi (mediami) oraz płynem procesowym, czyli związkiem chemicznym wspomagającym proces, tzw. compoundem.

Wprowadzenie maszyny w drgania o odpowiedniej częstotliwości i amplitudzie wywołuje ruch toroidalny całego wsadu. Detale i kształtki nieustannie trą o siebie, co prowadzi do kontrolowanego usuwania mikronierówności, stępiania ostrych krawędzi oraz ujednolicenia powierzchni. Kluczem do sukcesu jest precyzyjne dobranie parametrów procesu do konkretnego projektu:

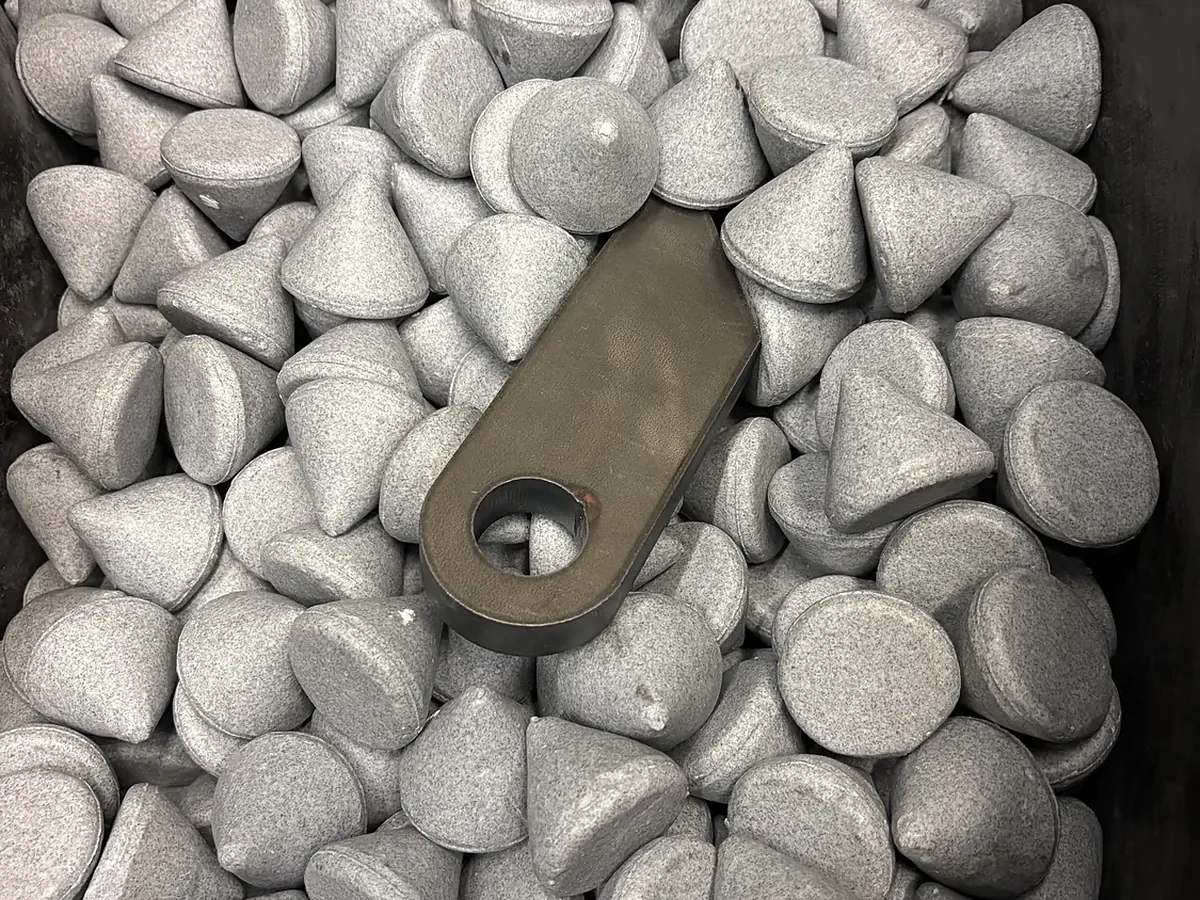

• Rodzaj i geometria kształtek ściernych – ceramiczne (cięższe, bardziej agresywne, dobre do stali 316L) lub żywiczne/plastikowe (lżejsze, przeznaczone do delikatniejszych polimerów jak PA12). Dobiera się też ich kształt (stożki, piramidki, walce), by dotrzeć w załamania geometrii,
• Intensywność wibracji – dobór częstotliwości drgań kontroluje siłę uderzenia kształtek o detal,
• Czas trwania cyklu – dopasowany do oczekiwanego poziomu chropowatości Ra (od kilkudziesięciu minut do kilku godzin),
• Płyn procesowy (compound) – specjalistyczna chemia, która oczyszcza wsad, odtłuszcza, zapobiega korozji metali i wspomaga proces skrawania.

Warto pamiętać, że obróbka wibrościerna nie służy do uzyskiwania powierzchni lustrzanej. Jej zadaniem jest redukcja chropowatości, usunięcie gratu i zadziorów oraz ujednolicenie wykończenia. Jeśli specyfikacja wymaga bardzo niskiej chropowatości (Ra < 1 µm), proces ten traktuje się jako podbudowę pod dalsze wygładzanie chemiczne (dla polimerów) lub elektropolerowanie i polerowanie mechaniczne (dla metali).

Obróbka wydruków 3D z poliamidu PA12 (technologia MJF)

Technologia HP Multi Jet Fusion (MJF) pozwala na produkcję w pełni funkcjonalnych elementów z poliamidu PA12. Surowy wydruk ma jednak matową, szorstką teksturę przypominającą drobny papier ścierny – to efekt spiekania drobinek proszku.

Wibrowygładzanie detali z PA12 pozwala na:

• Obniżenie chropowatości – powierzchnia staje się przyjemniejsza w dotyku i łatwiejsza w czyszczeniu,
• Usunięcie ostrych krawędzi i gratu – łagodne zaokrąglenie krawędzi zapobiega pęknięciom naprężeniowym i ułatwia montaż elementów,
• Lepsze przygotowanie pod barwienie lub lakierowanie – wygładzone pory materiału lepiej przyjmują barwniki w procesie deep dyeing i równomiernie pokrywają się lakierem.

Dla PA12 proces jest na tyle delikatny, że przy prawidłowo dobranych mediach żywicznych nie powoduje mierzalnych zmian w geometrii i tolerancjach wymiarowych detalu.

Obróbka wydruków ze stali nierdzewnej 316L (technologia LPBF)

Druk 3D z metalu w technologii LPBF (Laser Powder Bed Fusion) to domena aplikacji o wysokich wymaganiach wytrzymałościowych. Stal nierdzewna 316L cechuje się dobrą odpornością chemiczną i mechaniczną, jednak powierzchnia po stopieniu laserowym ma chropowatość wynikającą z częściowo stopionych cząstek proszku na granicy warstw.

W tym przypadku obróbka wibrościerna (z użyciem ciężkich kształtek ceramicznych) pozwala na:

• Usunięcie spieków i nierówności – eliminuje luźne frakcje proszku i niweluje mikroskopijne nierówności powierzchni,
• Poprawę estetyki wizualnej – nadaje metalowi estetyczny, półmatowy lub lekko błyszczący wygląd,
• Wpływ na parametry użytkowe – usunięcie ognisk koncentracji naprężeń na powierzchni poprawia wytrzymałość zmęczeniową komponentu,
• Podbudowę pod procesy chemiczne – przygotowuje stal do pasywacji antykorozyjnej lub końcowego polerowania na wysoki połysk.

Komponenty ze stali 316L po tym procesie znajdują zastosowanie w przemyśle chemicznym, farmaceutycznym, maszynowym oraz spożywczym, gdzie gładkość powierzchni ma duże znaczenie dla higieny.

Porównanie parametrów obróbki: PA12 vs stal nierdzewna 316L

Kluczowe korzyści dla Twojego biznesu

Wdrożenie seryjnej obróbki wibrościernej w cyklu produkcyjnym przynosi wymierne korzyści operacyjne:

• Wysoka powtarzalność – w przeciwieństwie do obróbki ręcznej, maszyna zapewnia zbliżony stopień wygładzenia każdego elementu w partii,
• Dobra wydajność kosztowa i czasowa – możliwość jednoczesnego obrabiania od kilku do kilkuset detali skraca czas post-processingu,
• Bezpieczeństwo i ergonomia – eliminacja ostrych krawędzi zmniejsza ryzyko skaleczeń przy montażu i ułatwia nakładanie powłok ochronnych.

Kiedy warto wdrożyć wibrowygładzanie?

• Wytwarzanie funkcjonalnych mechanizmów ruchomych, gdzie gładkość powierzchni przekłada się na mniejsze opory tarcia,
• Produkcja krótkich i średnich serii w technologiach MJF oraz LPBF,
• Elementy obudów i podzespoły mocno eksponowane wizualnie,
• Części przeznaczone do dalszych procesów uszlachetniających, takich jak lakierowanie, metalizacja czy barwienie hydrofobowe.

Podsumowanie: kompleksowe usługi druku 3D w 3D Center

Współczesny przemysł nie szuka samych surowych wydruków – poszukuje gotowych, kompletnych komponentów inżynieryjnych. Decydując się na profesjonalny druk 3D w 3D Center, zyskujesz partnera oferującego pełen łańcuch wartości: od optymalizacji topologicznej pliku CAD, przez wytwarzanie przyrostowe (MJF, LPBF), aż po zaawansowane techniki wykończeniowe, w tym zautomatyzowaną obróbkę wibrościerną.

Zintegrowany proces produkcyjny w jednym miejscu to niższe koszty logistyczne, krótszy czas realizacji zamówienia oraz powtarzalna jakość zatwierdzona przez ekspertów. Zamów gotowe detale przemysłowe już dziś i sprawdź, jak technologia addytywna wspiera Twój biznes.

Najczęściej zadawane pytania (FAQ)

Czy obróbka wibrościerna zmienia końcowe wymiary wydruku 3D?

Tak, ale zmiany te są minimalne i kontrolowane. W trakcie procesu usuwana jest mikro-warstwa materiału, głównie wierzchołki chropowatości powierzchni. W przypadku precyzyjnych elementów o wąskich tolerancjach wymiarowych wartość ubytku (zwykle rzędu kilku mikrometrów) uwzględnia się już na etapie projektowania lub przygotowania pliku do druku 3D.

Czy można bezpiecznie obrabiać wibrościernie elastyczne wydruki z PA12?

Tak. Obróbka wibrościerna jest jedną z rekomendowanych metod wygładzania poliamidu PA12 w technologii MJF. Kluczowe jest zastosowanie lżejszych kształtek żywicznych zamiast ciężkich mediów ceramicznych, co zapobiega mikropęknięciom i pozwala uzyskać jednolitą, gładką strukturę.

Czy każdy element metalowy ze stali nierdzewnej 316L po procesie LPBF wymaga tej obróbki?

W większości zastosowań przemysłowych – tak. Technologia LPBF oferuje dobrą gęstość i wytrzymałość strukturalną, jednak surowa powierzchnia ma stosunkowo wysoką chropowatość. Obróbka wibrościerna usuwa spieki niestopionego proszku, zaokrągla ostre krawędzie i stanowi bazę pod dalsze procesy, takie jak pasywacja antykorozyjna czy znakowanie laserowe.

Jakie są kluczowe zalety wibrowygładzania w porównaniu do obróbki ręcznej?

Główną przewagą jest wysoka powtarzalność – ogranicza się wpływ błędu ludzkiego, dzięki czemu detale z jednej serii wyglądają podobnie. Proces jest też wydajny (maszyna obrabia wiele sztuk jednocześnie) i dociera do trudno dostępnych zakamarków geometrii, które byłyby trudne do oczyszczenia metodami ręcznymi.
